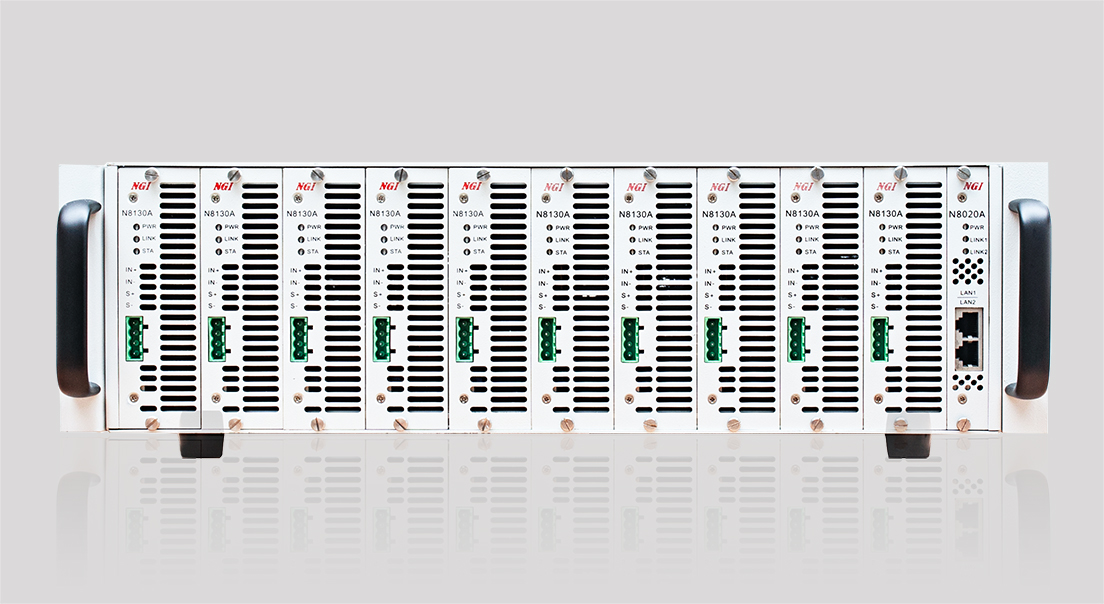

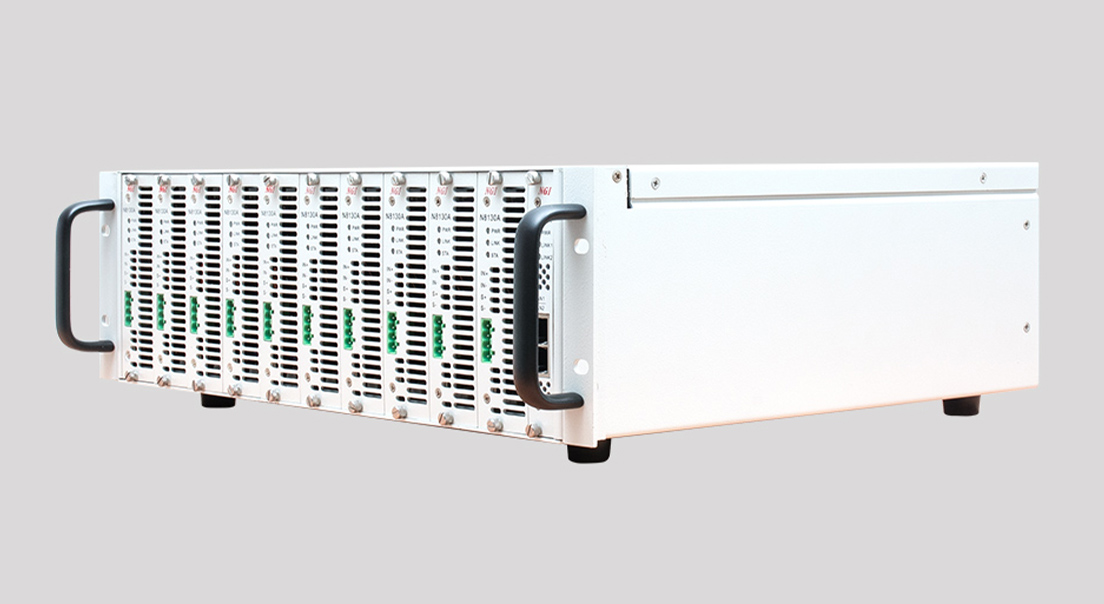

N8130系列超高采樣率超級電容容量?jī)?nèi)阻測試儀

超高采樣率，超快響應速度，超級電容測試必備

N8130超高采樣率超級電容測試儀為NGI公司針對超級電容、電池研發和生產而自主設計開發的新一代專用測試儀器。采樣速度高達1ms，充轉放過程無縫切換，N8130完全滿足超級電容、電池充電容量、放電容量、充電等效串聯內阻、放電等效串聯內阻、能量轉換效率、循環壽命等電氣參數進行高精度測試測量。N8130支持六步法，IEC62391，QC/T 741等全部主流測試標準，用戶可根據需要靈活選。N8130上位機軟件支持平臺化測試應用，用戶可根據測試工藝和測試流程自行定制測試文件，測試結果可方便存儲和導出。導出格式可支持?jǐn)?shù)據庫、EXCEL、JPG文件。

產品型號 產品特點 功能與優勢 應用領域產品尺寸資料庫 相關產品

產品型號

產品特點

功能與優勢

應用領域

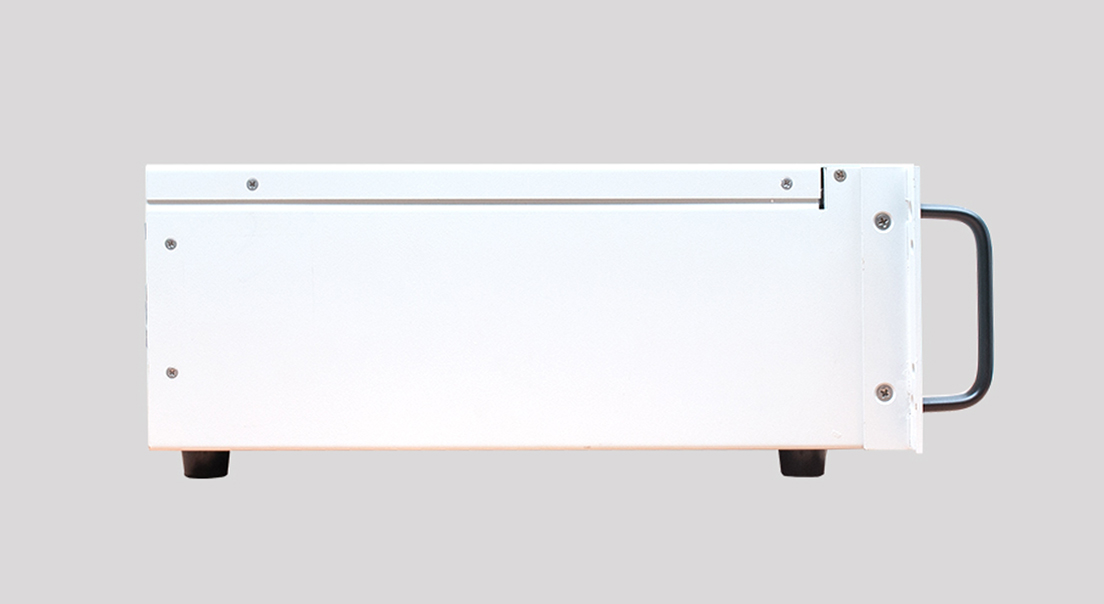

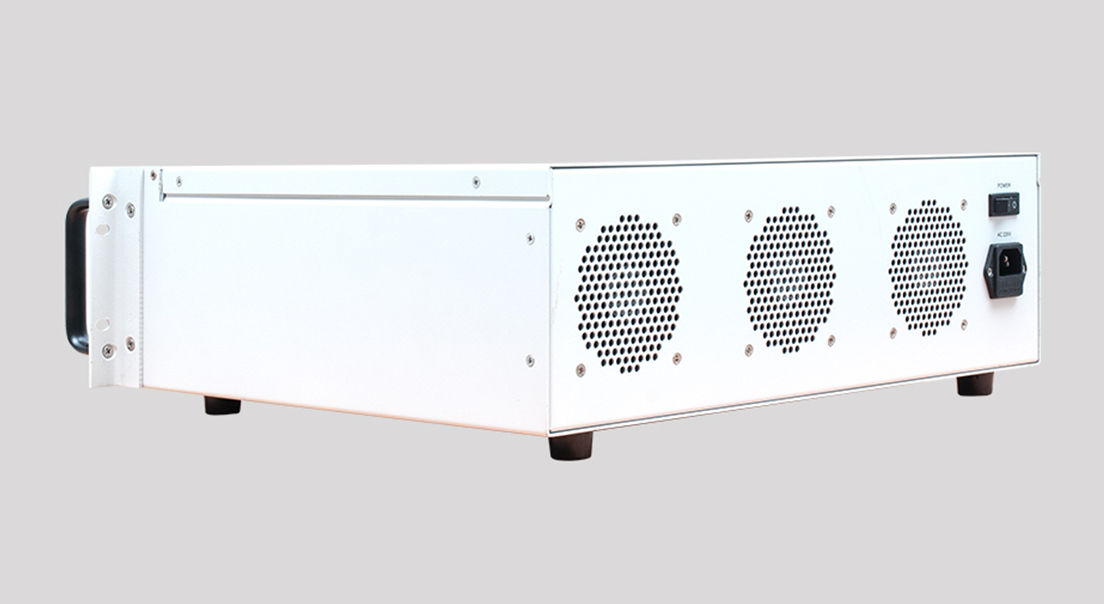

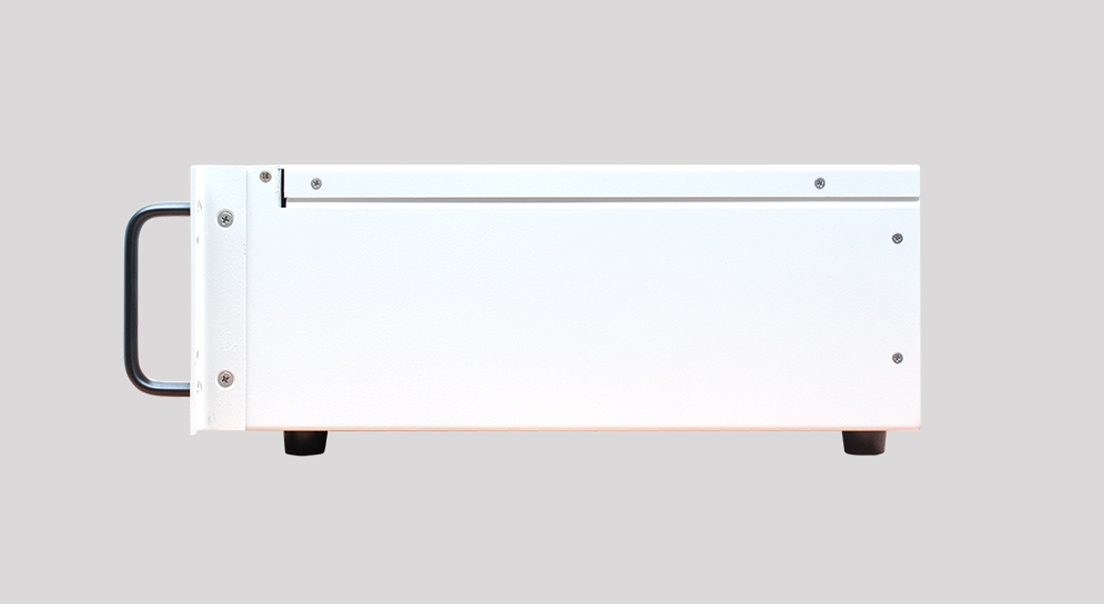

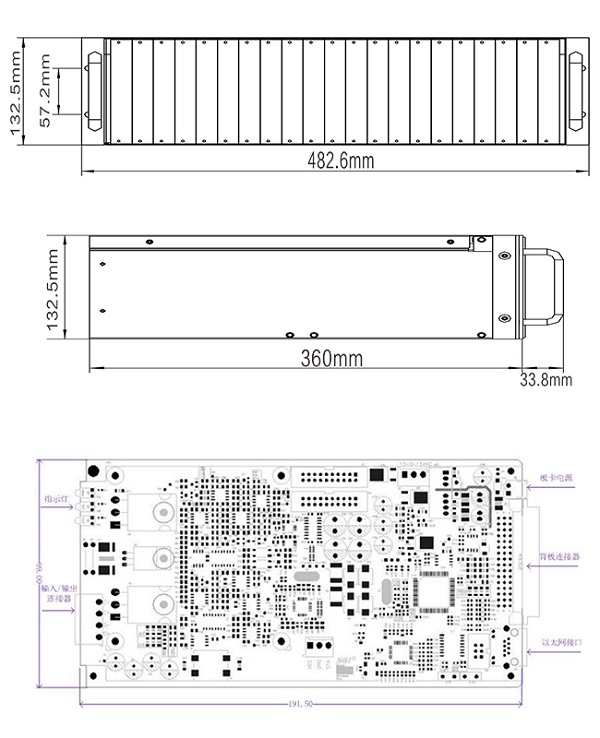

產品尺寸

資料庫

相關產品

產品型號

型號	通道數	電壓	電流	功率	精度	分辨率	通訊接口	尺寸
N8130A-06005	10	6V	0.05A	0.3W	電壓≤0.02%+0.02%F.S./電流≤0.05%+0.05%F.S.	10μV/10μA	LAN	3U	詢價
N8130A-060A5	10	6V	0.5A	3W	電壓≤0.02%+0.02%F.S./電流≤0.05%+0.05%F.S.	10μV/1μA	LAN	3U	詢價
N8130A-06020	10	6V	2A	12W	電壓≤0.02%+0.02%F.S./電流≤0.05%+0.05%F.S.	10μV/0.1mA	LAN	3U	詢價
N8130A-06100	10	6V	10A	60W	電壓≤0.02%+0.02%F.S./電流≤0.05%+0.05%F.S.	10μV/0.1mA	LAN	3U	詢價

*以上規格如有更新，恕不另行通知

顯示全部

產品特點

■ 電流范圍：0-50mA / 500mA / 2A / 10A

■ 電壓范圍：0-6V

■ 恒流充電、恒流放電、恒壓充電、循環壽命、充電容量，放電容量、DCIR(直流等效內阻)等參數測試

■ 采樣&通訊傳輸間隔高達1ms，完全真實還原測試過程數據

■ 充轉放過程無縫切換，無過充過放

■ 功能豐富的上位軟件，支持生產分選功能

■ 每通道對應狀態指示燈，分選更方便

■ 強大的數據存儲與分析功能

■ 百兆以太網通訊

■ 兼容A/h、W/h、F等多種容量測試方法

功能與優勢

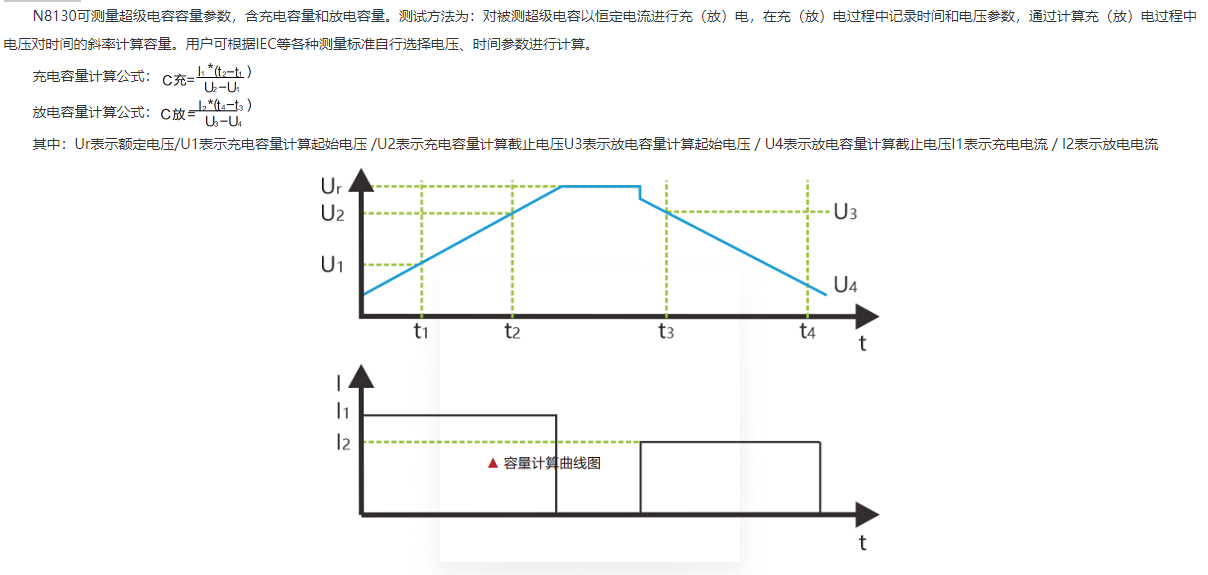

容量測量

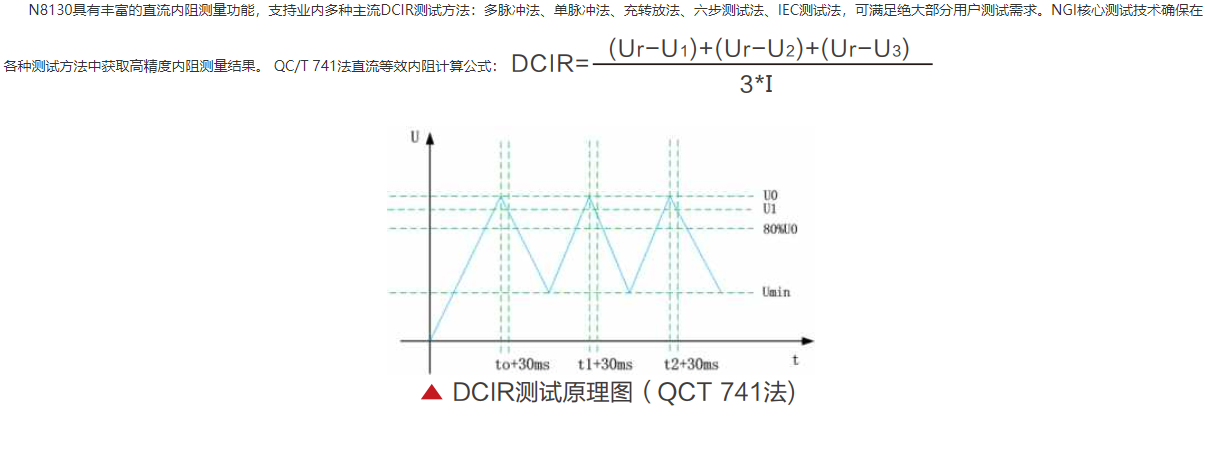

直流內阻(DCIR)測試

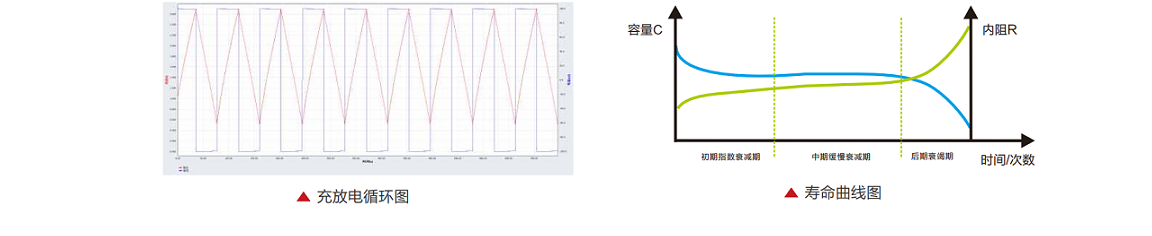

壽命測試

N8130可通過重復充放電循環測試，測量超級電容在充放電過程中表征壽命特征的各項物理參數并提取其衰減曲線。通過分析參數衰減曲線，用戶可獲取超級電容在不同應用環境下的預計壽命、充放電周期以及在不同階段的性能指標。壽命測試結果可用于指導材料、工藝、存儲等諸多環節的改善。

四線制測量功能

超級電容測試過程中需要輸出較大電流，測試線將會引入較大電壓降（線損），影響測量精度。N8130全系列型號均采用四線制接線方式，直接采集超級電容兩端電壓而避免因測試線線損帶來的電壓誤差，從而確保測量精度。

測試夾(治)具

考慮到不同規模的測試應用場景，NGI提供兩種測試夾（治）具供用戶選擇：開爾文夾、12通道專用治具。兩種測試夾（治）具均為四線制接法。

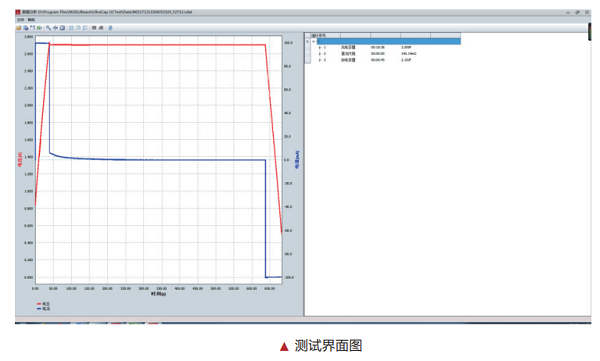

測試軟件

(1) N8130測試軟件采用平臺化設計，用戶可根據工藝需求自行定制測試流程。

(2) 類Office界面風格，各通道獨立顯示，支持電壓電流波形繪制，可以表格形式顯示結果等諸多元素，使得這款專業軟件在具備強大測試功能同時，兼具美觀易用優點。
